高速鋼是一種具有高硬度、高耐磨性和高耐熱性的工具鋼，又稱高速工具鋼或鋒鋼，俗稱白鋼。高速鋼是美國的f.w.泰勒和m.懷特于1898年創制的。高速鋼的工藝性能好，強度和韌性配合好，因此主要用來制造復雜的薄刃和耐沖擊的金屬切削*具，也可制造高溫軸承和冷擠壓模具等。除用熔煉方法生產的高速鋼外，20世紀60年代以后又出現了粉末冶金高速鋼，它的優點是避免了熔煉法生產所造成的碳化物偏析而引起機械性能降低和熱處理變形。
落地式火花直讀
光譜儀MAXx，測定固體樣品中多元素含量時非常方便而快速，樣品激發時間短，耗氬量少。本文利用直讀光譜儀SPECTROMAXx測定高速工具鋼中硅、錳、磷、硫、絡、釩、鎳、鎢和鉬。
1.實驗部分
1.1儀器
落地式火花直讀光譜儀MAXx

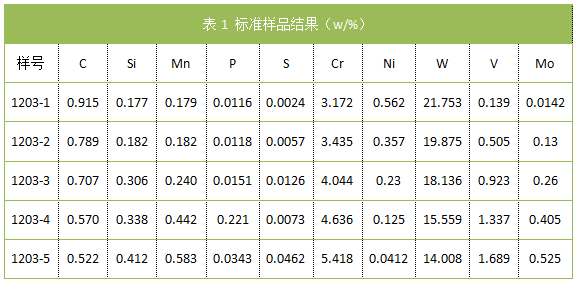

1.2工作曲線繪制 將五個同廠家的高速工具鋼標準樣在砂輪或磨床上磨平打光,任取一標準樣分別作預燃曲線和曝光曲線,以確定試樣的最佳分折參數。通過測定其最佳分析參數為:沖洗2s，預燃7s，曝光7s。然后將五個標樣依次激發,測定各元素的譜線相對強度,利用軟件分析程序,對譜線進行基體校正和干擾校正，儀器自動繪制工作曲線。高速工具鋼標準樣品結果見表1。
2.結果與討論
方法的準確度和精密度與分析結果

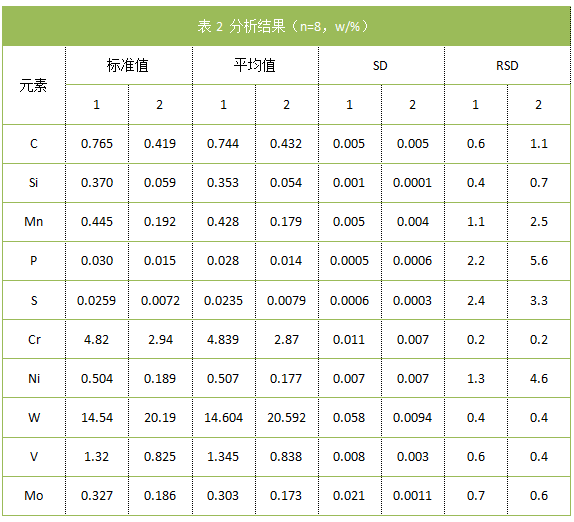

我們利用已校好的工作曲線對試樣BHG80-5、BHG80-6高速工具鋼進行分析，其處理結果見表2，其相對誤差與相對標準偏差(RSD)均小于規定的允許值，結果表明方法的準確度和精密度較好。
3.結論 落地式火花直讀光譜儀MAXx，測定固體樣品中多元素含量時非常方便而快速，樣品激發時間短，耗氬量少。以鐵元素做內標，對譜線進行基體和干擾校正，所得分析結果基本和標準值一致。
020-87026501
全國服務熱線
掃一掃 微信二維碼
