用SPECTROMAXx直讀光譜儀對國內外汽車零部件輕合金材料鋁合金、鎂合金的化學成分進行了測試研究，并對國內外汽車變速器上使用的輕合金材料牌號進行了測試。結果表明，SPECTROMAXx直讀光譜分析法對輕合金材料的分析精度高，結果穩定可靠，測試范圍廣，分析速度快，操作簡便。

目前，在汽車、航天、軍工等各個領域大量使用輕合金材料，因此，準確快速測試輕合金材料鋁合金、鎂合金的化學成分顯得尤為重要。用傳統的化學分析方法分析速度慢，結果準確度低，對環境和人員的身心健康有危害，不能滿足現代化生產的需要。本文用德國最新 SPECTROMAXx直讀光譜儀對輕合金材料鋁合金、鎂合金的化學成分進行了測試與精度分析。

試驗條件與步驟

直讀光譜的分析原理
金屬材料的原子在火花光源的激發下由固態變為氣態的原子蒸氣，氣態原子的外層電子吸收能量后由低能態向高能態躍遷，由于外層電子在高能態時不穩定，瞬間又回到低能態，釋放出的能量以光的形式表現出來，并滿足普朗克公式。現代技術通過高性能CCD檢測器精確測量原子的電子發出光的強度來測量原子的濃度。

試驗條件
室內環境控制：溫度18~ 25℃；濕度RH≤80%設備控制參數：UV-optic升至35℃左右；Optic 升至此30℃左右；氬氣凈化器工作溫控升至250℃，氬氣壓力穩定至0.55 MPa。

試驗方法
待設備的各項控制參數符合要求后，按照 SPECTROMAXx直讀光譜儀作業指導書( QJJC-GC207 -2007)的操作方法，首先作智能邏輯ICAL校正，然后選擇與要檢測的試樣相類似的標準樣品作類型校正，并調用類型校正系數。上述各步驟控制參數正常后就可以進行測試。

試驗結果

直讀光譜儀對輕合金材料鋁合金測試精度的試驗

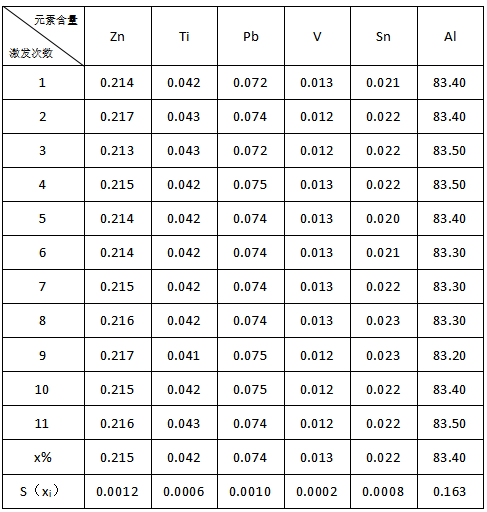

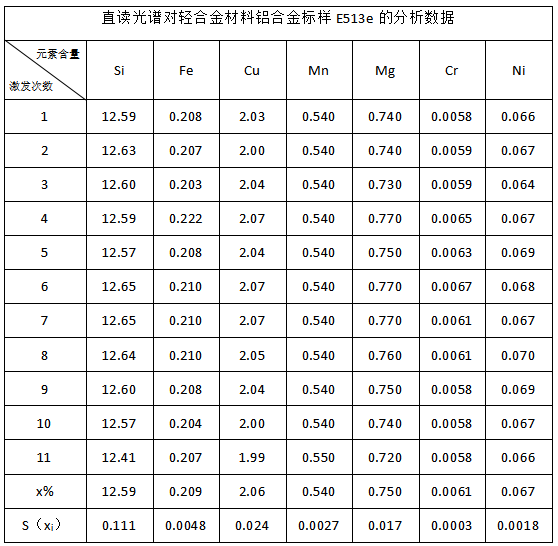

輕合金材料標樣E513e分析數據

待設備的各項控制參數符合要求后，用輕合金材料鋁合金YSRK01-2004( E513e)標樣在直讀光譜儀上連續分析11次，獲得一組分析數據，見表。

直讀光譜儀對輕合金材料鋁合金測試精度的驗證

對上表的分析數據進行數理統計，計算出直讀光譜儀對輕合金材料鋁合金的各元素的標準偏差S(xi)、相對標準偏差RSD(精度)，與設備保證精度RSD相比較，結果表明，直讀光譜儀對輕合金材料鋁合金的測試精度完全滿意。計算結果見下表。

直讀光譜對國內外汽車零部件輕合金材料鋁合金、鎂合金的測試結果

對國外汽車變速器上使用輕合金材料的測試結果

對德國ZF公司生產的最新產品16S汽車重型變速器_上使用輕合金材料的化學成分進行測試研究，發現輕合金材料在汽車變速器上獲得更廣泛的應用，如汽車變速器殼體材料原先的產品為灰鑄鐵，最新的產品已改為輕合金材料鋁合金，這大大降低了變速器的自身重量。其他各種型號的豪華客車汽車變速器的上蓋、后蓋、端蓋、段位鎖殼體等零部件，輕合金材料也得到廣泛應用，它們的化學成分測試結果見表。

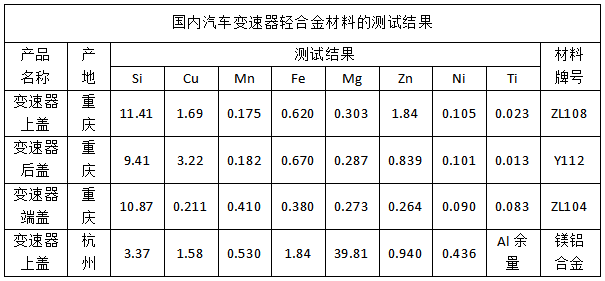

對國內汽車 變速器上使用輕合金材料的測試結果

國內汽車變速器上使用的輕合金材料主要是變速器上蓋后蓋、端蓋等零部件，其中大部分都為鋁合金材料，但也有鎂鋁合金材料，鎂鋁合金是近年才在汽車變速器上得到應用。對國內生產汽車變速器零部件的輕合金材料進行了測試研究，結果見表。

直讀光譜儀對輕合金材料測試可操作性試驗

直讀光譜儀對輕合金材料的分析完成“制樣+分析+結果"整個過程，僅需3 min， 而傳統的化學分析方法需要幾天，顯示直讀光譜分析方法對輕合金材料的測試速度快，明顯提高了工作效率，尤為適合批量樣品的測試。

從上述的分析結果表明，直讀光譜儀對輕合金材料的測試結果穩定，整個分析過程不受環境和人為因素的影響。

多重保護功能在直讀光譜設備中普遍采用，使操作者身體得到保護。

通過對SPECTROMAXx直讀光譜儀分析結果的數據進行一-系列數理統計，計算出設備分析精度RSD值，得出SPECTROMAXx直讀光譜分析法對輕合金材料的分析精度高，結果穩定可靠。

本文試驗證明，SPECTROMAXx直讀光譜儀對輕合金材料鋁合金、鎂合金中的微量元素、常量元素都能準確分析，說明SPECTROMAXx直讀光譜儀對輕合金材料的測試范圍廣。

直讀光譜分析法對輕合金材料的分析速度快、操作簡便。
