7075鋁合金是一種冷處理鍛壓合金，強度高，遠勝于軟鋼。7075是商用最強力合金之一。7075鋁合金結構緊密，耐腐蝕效果強，對于航空、船用板材最佳。化學成分為Si：≤0.40%；Fe：≤0.50%；Cu：1. 2% ~ 2.0%； Mn：≤0.30%；Mg：2.1% ~ 2. 9%；Cr：0. 18% ~ 0.28% ；Zn：5.1% ~6. 1%；Ti：≤0.20% ；Ti + Zr：≤0. 25%。

7075鋁合金中主量和雜質的元素測定國家標準GB/T 6987 - 2001采用化學法、原子吸收光譜法，這兩種方法在測定各元素時需要分別測定；航空行業標準HB6731.10-2005中采用ICP-AES法可以同時測定Fe、Cu、Mg、Cr、Mn、Zn、Ti等元素，但測定前需要將樣品加工制成粉末試樣，再制備成液體試樣進行分析。本文采用光電直讀光譜儀同時測定7075鋁合金材料中Si、Fe、Cu、Mg、Cr、Mn、Zn、Ti、Zr等多元素，使用固體試樣直接進行分析，減少了實驗步驟，大大提高了工作效率，試驗周期縮短為化學法的一半。

1.實驗部分

1.1儀器
臺式直讀光譜儀SPECTROMAXx（德國斯派克）

1.2材料
7075鋁合金標準物質

1.3試樣制備
將樣品進行切割，利用銑床將一個表面銑成光滑平面，光滑平面為工作面。

1.4樣品分析
儀器穩定后，開啟預先設置的7075鋁合金分析程序。待至少3次激發值近似相等后，選擇標樣對工作曲線進行兩點校正。合格后，選擇與待測試樣化學成分(尤其是Si、Fe、Cu、Mg、Cr、Mn、Zn、Ti、Zr元素含量)相近的標樣(或稱為控樣)對主曲線進行一點校正，完成后測定試樣。將預制好的待測試樣放入火花臺板進行分析。

2.結果與討論

2.1準確度試驗

2.1.1對比試驗

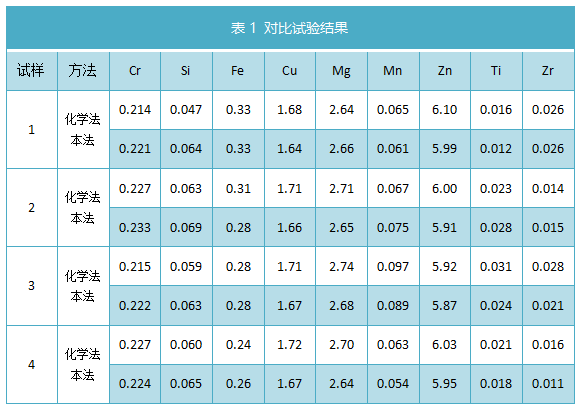

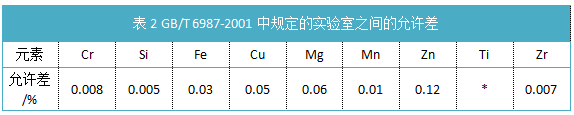

取7075鋁合金樣品4批，分別使用本方法和GB/T 6987 - 2001中相應元素的分析方法進行比對試驗，分析結果見表1。GB/T 6987 - 2001中規定的實驗室之間允許差見表2。

由表1表2可知，通過對照光電光譜法分析結果和GB/T 6987-2001法分析結果(Ti除外)表明，光電光譜法的準確度較高，滿足國標要求。

2.1.2回收試驗
選與試樣中各元素含量接近的標準物質，按實驗方法進行分析，計算回收率，結果見表3。

由表3中數據可知，試驗樣品的加標回收率為97. 2% ~ 100. 7% ，說明本方法測試結果的準確度較高。

2.2精密度試驗

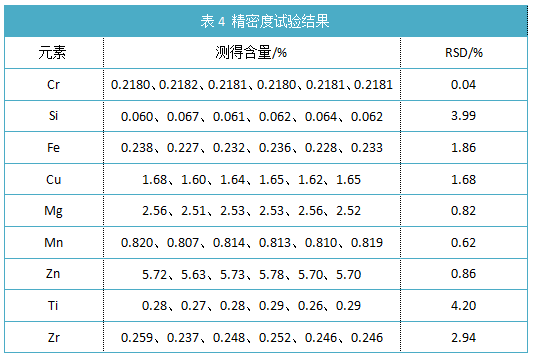

取實際生產中的7075鋁合金樣品1件，按實驗方法測定6次，測定結果見表4。由表3可知，該方法的精密度較好。

3.結論

采用光電直讀光譜法測定7075鋁合金中Si、Fe、Cu、Mg、Cr、Mn、Zn、Ti、Zr等元素，該方法快速、準確、可靠，完全適用于7075鋁合金中Si、Fe、Cu、Mg、Cr、Mn、Zn、Ti、Zr等元素含量的測定。本法與經典化學分析方法和ICP- AES方法相比快速且操作簡便。但在研究過程中也發現Si和Ti兩元素的測試穩定性相對其它元素較差，在今后的工作中需做進一步的研究。
